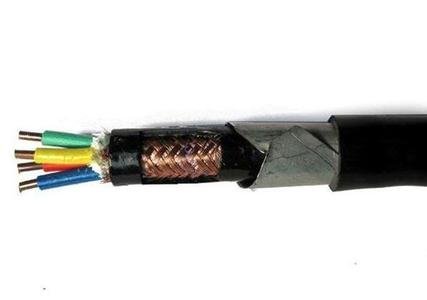

鎧裝屏蔽計算機電纜

發布日期：2016-04-21 瀏覽次數：0

1、計算機用屏蔽電纜又稱DCS用電纜：適用于電子計算機網絡及控制系統，抗干擾性能要求較高的檢測裝置和儀器儀表連接。
2、本安計算機屏蔽電纜又稱本安DCS用電纜：適用于石油、化工、電力、煤氣工程、礦山等存在爆炸危險的場合以及其它防爆安全要求較高的場合，傳輸自動控制信號。該電纜是具有低電容、低電感集散型的儀表信號電纜，因此簡稱本安型DCS電纜，具有優異的屏蔽性和抗干擾性，因此防爆安全性能明顯高于一般DCS電纜和計算機控制電纜。

■

執行標準： Q/TK.J.04.030-2004參照英國BS5308標準

■

使用特性：

1、交流額定電壓U0/U：300/500V；
2、電纜導體長期允許最高工作溫度：
聚氯乙烯絕緣分70℃、105℃兩種；聚乙烯絕緣為70℃；交聯聚乙烯絕緣為90℃（絕緣交聯類型可分為硅烷交聯和輻照交聯）
3、******環境溫度：固定敷設-40℃，非固定敷設-15℃，安裝敷設時環境溫度不低于0℃
4、電纜允許最小彎曲半徑：金屬帶繞包屏蔽或鋼絲、鋼帶鎧裝電纜不小于電纜外徑的12倍，非鎧裝軟電纜或編織屏蔽電纜不小于電纜外徑的6倍。
5、電纜地線芯絕緣采用具有抗氧化性能的K型B類低密度聚乙烯。聚乙烯的絕緣電阻高，耐電壓好，介電系數小和介質損耗溫度和變頻率的影響也小，不但能滿足傳輸性能的要求，而且能確保電纜的使用壽命。
6、為了減少回路間的相互串擾和外部干擾，電纜采用屏蔽結構。電纜的屏蔽要求是根據不同場合分別采用：對絞組合屏蔽、對絞組成電纜的總屏蔽、對絞組合屏蔽后總屏蔽等方法。
7、屏蔽材料有圓銅線，銅帶、鋁帶/塑料復合帶三種。屏蔽對與屏蔽對具有較好的絕緣性能，電纜在使用中若屏蔽對與屏蔽對之間出現電位差時，不會影響信號的傳輸質量。

■

電纜型號、名稱：

序	型號	電纜名稱
基本型計算機電纜及計算機軟電纜
1	DJYVP	聚乙烯絕緣聚氯乙烯護套銅線編織總屏蔽計算機電纜
2	DJYVPR	聚乙烯絕緣聚氯乙烯護套銅線編織總屏蔽計算機軟電纜
3	DJYPV	聚乙烯絕緣聚氯乙烯護套銅線編織分屏蔽計算機電纜
4	DJYPVR	聚乙烯絕緣聚氯乙烯護套銅線編織分屏蔽計算機軟電纜
5	DJYPVP	聚乙烯絕緣聚氯乙烯護套銅線編織分屏總屏計算機電纜
6	DJYPVPR	聚乙烯絕緣聚氯乙烯護套銅線編織分屏總屏計算機軟電纜
7	DJYVP2	聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽計算機電纜
8	DJYVP2R	聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽計算機軟電纜
9	DJYP2V	聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽計算機電纜
10	DJYP2VR	聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽計算機軟電纜
11	DJYP2VP2	聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏計算機電纜
12	DJYP2VP2R	聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏計算機軟電纜
13	DJYVP3	聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽計算機電纜
14	DJYVP3R	聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽計算機軟電纜
15	DJYP3V	聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽計算機電纜
16	DJYP3VR	聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽計算機軟電纜
17	DJYP3VP3	聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏計算機電纜
18	DJYP3VP3R	聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏計算機軟電纜
鋼帶鎧裝計算機電纜
19	DJYVP22	聚乙烯絕緣聚氯乙烯護套銅線編織總屏蔽鋼帶鎧裝計算機電纜
20	DJYPV22	聚乙烯絕緣聚氯乙烯護套銅線編織分屏蔽鋼帶鎧裝計算機電纜
21	DJYPVP22	聚乙烯絕緣聚氯乙烯護套銅線編織分屏總屏鋼帶鎧裝計算機電纜
22	DJYVP2-22	聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽鋼帶鎧裝計算機電纜
23	DJYP2V22	聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽鋼帶鎧裝計算機電纜
24	DJYP2VP2-22	聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏鋼帶鎧裝計算機電纜
25	DJYVP3-22	聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼帶鎧裝計算機電纜
26	DJYP3V22	聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼帶鎧裝計算機電纜
27	DJYP3VP3-22	聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏鋼帶鎧裝計算機電纜
鋼絲鎧裝計算機電纜
28	DJYVP32	聚乙烯絕緣聚氯乙烯護套銅線編織總屏蔽鋼絲鎧裝計算機電纜
29	DJYPV32	聚乙烯絕緣聚氯乙烯護套銅線編織分屏蔽鋼絲鎧裝計算機電纜
30	DJYPVP32	聚乙烯絕緣聚氯乙烯護套銅線編織分屏總屏鋼絲鎧裝計算機電纜
31	DJYVP2-32	聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽鋼絲鎧裝計算機電纜
32	DJYP2V32	聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽鋼絲鎧裝計算機電纜
33	DJYP2VP2-32	聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏鋼絲鎧裝計算機電纜
34	DJYVP3-32	聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼絲鎧裝計算機電纜
35	DJYP3V32	聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼絲鎧裝計算機電纜
36	DJYP3VP3-32	聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏鋼絲鎧裝計算機電纜

■

規格范圍：

對數：1-24對
每對芯數：二芯（稱二線組），三芯（稱三線組）
導體截面：0.5、0.75、1.0、1.5、2.5

■

技術參數：

1、20℃導體直流電阻及導體結構

標稱截面（mm2）	導體結構（根數/單絲直徑mm）			20℃直流電阻≤（Ω/km）
標稱截面（mm2）	A類	B類	R類	A、B類	R類
0.5	1/0.8	7/0.3	16/0.2	≤36.0	≤39.0
0. 75	1/0.97	7/0.37	24/0.2	≤24.5	≤26.0
1.0	1/1.13	7/0.43	32/0.2	≤18.1	≤19.5
1.5	1/1.38	7/0.52	30/0.25	≤12.1	≤13.3
2.5	1/1.78	7/0.68	49/0.25	≤7.41	≤7.98

2、20℃絕緣電阻

性能項目	PVC絕緣	PE、XLPE絕緣
20℃時絕緣電阻MΩ.KM	≥25	≥500

3、電纜應經受工頻交流電壓試驗：2000V/1min絕緣不發生擊穿，試驗溫度為環境溫度。
