熱電阻

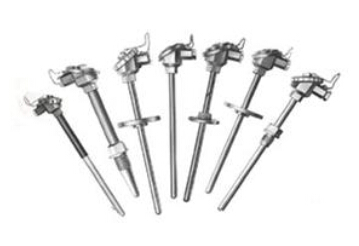

抗震耐磨裝配式熱電阻

發布日期：2016-04-21 瀏覽次數：0

1、應用

通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。

2、特點

·熱響應時間少，減小動態誤差；

·可彎曲安裝使用；

·測量范圍大；

·機械強度高，耐壓性能好；

3、工作原理

鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。

4、技術參數

型號	WZPK-136/WZPK2-136 WREK-236/WZPK2-236 WRNK-436/WZPK2-436	WZPK-166/WZPK2-166 WREK-266/WZPK2-266 WRNK-466/WZPK2-466	WZPK-176/WZPK2-176 WREK-276/WZPK2-276 WRNK-476/WZPK2-476	WZPK-196/WZPK2-196 WREK-296/WZPK2-296 WRNK-496/WZPK2-496
分度號	Pt100	Pt100	Pt100	Pt100
測量范圍	-200～+500℃	-200～+500℃	-200～+500℃	-200～+500℃
精度等級	A級，B級	Ⅰ級，B級	A級，B級	A級，B級
測量端形式	單支，雙支	單支，雙支	單支，雙支	單支，雙支
接線方式	3線制或4線制	3線制或4線制	3線制或4線制	3線制或4線制
過程連接	卡套螺紋M12×1.5 M16×1.5 卡套法蘭	卡套螺紋M12×1.5 M1×1.5 卡套法蘭	卡套螺紋M12×1.5 M16×1.5 卡套法蘭	卡套螺紋M12×1.5 M16×1.5 卡套法蘭
插入長度	100,150,200,300 400,500,750,1000	100,150,200,300 400,500,750,1000	100,150,200,300 400,500,750,1000	100,150,200,300 400,500,750,1000
保護管材料質	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
接線盒材質	鑄鋁合金不銹鋼	聚碳酸脂	聚碳酸脂
防護等級	IP65	IP54	IP54	IP54
電氣出口	M20＊1.5 1/2〞NPT
附加選項	帶一體化溫度變送器
備注	1)帶一體化溫度變送器的型號后加B,例WRNK-230，訂貨時須注明測量范圍
