SWP-LCD-M多路儀表適合于需要同時對多組過程參量（≤16）進行集中監測，超限報警，變送輸出及遠傳的場合。

一、儀表特點：

　　1、用戶依照儀表LCD顯示屏中文菜單提示，通過面板按鍵可完成輸入信號類型與分度號的自由切換，實現******輸入。

　　2、可選擇統一報警輸出，分別報警輸出或分別變送輸出。

　　3、可帶串行通信輸出，可與各種輸入/輸出的設備雙向通信，組成分級控制系統。

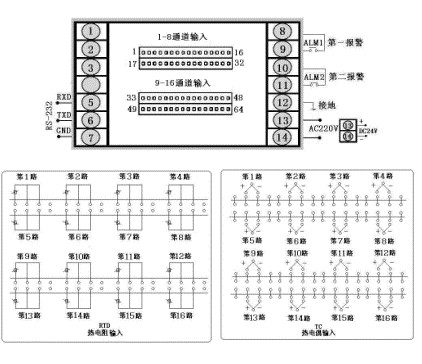

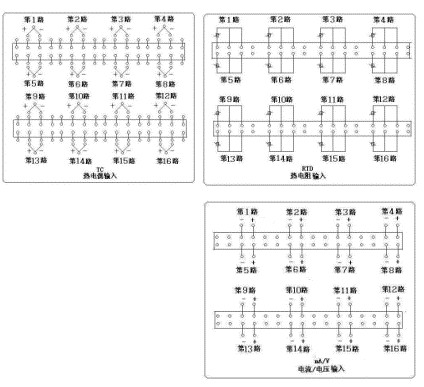

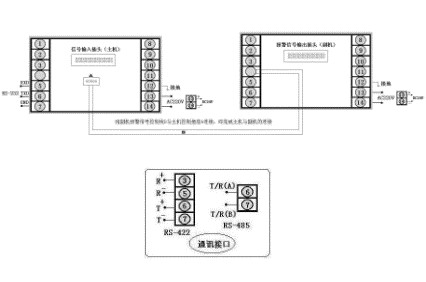

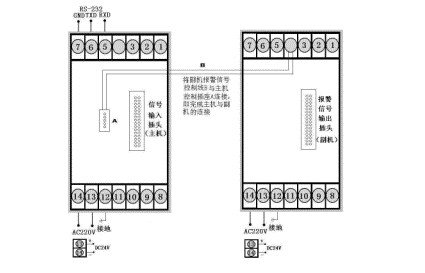

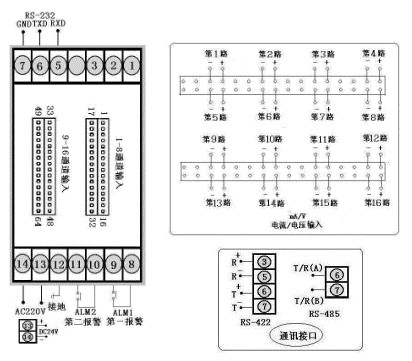

二、儀表外形及接線圖：（以下為基本配線方式，特殊訂貨請參見隨機接線圖）

型號	SWP-LCD-M系列	接線圖
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g
型號	SWP-MD808系列	接線圖
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
型號	SWP-MS808系列
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g

三、SWP-LCD-M系列多通道巡檢測量控制儀型譜表

型號

代碼

說明

SWP-LCD-

□ □ □□- □ □ - □□ - □ □- □ -□- □

大屏幕帶背光液晶顯示儀表

儀表功能

多通道巡回檢測儀表

外形尺寸

160×80mm（橫式） 80×160mm（豎式）

控制作用

□□

參見"控制作用"

通訊方式

□

參見"通訊方式"

輸出方式

□

參見"輸出方式"

輸入類型

□□

參見"輸入類型"

******報警方式

□

參見"報警方式"

第二報警方式

□

參見"報警方式"

報警記憶

帶報警保持功能（本頁注1）

不帶報警保持功能

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電

外形特征

豎式

橫式

★　控制作用

選型代碼	06	07	08	09	14
控制作用	八路巡檢測量顯示	八路巡檢統一控制/報警輸出	八路巡檢分別控制/報警輸出	十六路巡檢測量顯示	十六路巡檢統一控制/報警輸出

★ 輸入類型

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊規 格	用戶特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA開方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA開方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V開方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V開方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	全可切換輸入
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d

★ 報警方式

選型代碼	N	H	L
報警方式	無位式控制或報警（可省略）	位式上限控制或上限報警	位式下限控制或下限報警

★ 通訊方式

選型代碼	0	2	4	8	9
通訊方式	無通訊	RS-232	RS-422	RS-485	特殊規格

★ 輸出方式

選型代碼	0	1	2	3	4	5
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V

注1：統一報警輸出：儀表所有通道共用一個（或兩個）報警輸出繼電器。LCD儀表報警均為報警保持。報警保持功能：檢測當前通道超限即輸出報警并保持，直至所有通道均無超限方停止報警輸出。分別控制／報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警信號，報警輸出互相獨立或各通道均有一組相互獨立的變送輸出信號。

四、SWP-LCD-NP系列32段PID可編程序控制儀型譜表

型號

代碼

說明

SWP -LCD-N

□ □□□-□ □ □-□□- □ □-□-□-□

新一代大屏幕帶背光液晶顯示儀表

儀表功能

32段PID可編程序控制儀

外形尺寸

160×80mm（橫），80×160mm（豎）

控制作用

PID調節功能

通訊方式

□

參見"通訊方式"

控制輸出

□

參見"控制輸出方式"

變送輸出

□

參見"變送輸出方式"

輸入類型

□□

參見"輸入類型"

******報警方式

□

參見"報警輸出方式"

第二報警方式

□

參見"報警輸出方式"

饋電輸出

DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

外形特征

豎式顯示儀表

橫式顯示儀表

★ 輸入類型

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊規 格	用戶特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA開方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA開方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V開方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V開方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	全可切換輸入	詳見下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d	24	頻率輸入	0～10KHz

★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：

代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型
01	B	05	T	09	Pt100.1	14	1～5 V	21	1～5 V開方
02	S	06	J	10	Cu50	15	0～5 V	22	0～5 V開方
03	K	07	WRe	12	4～20 mA	19	4～20 mA開方
04	E	08	Pt100	13	0～10 mA	20	0～10mA開方

★ 報警輸出方式

選型代碼	N	H	L	G	A	D
輸出方式	無報警（可省略）	上限報警	下限報警	偏差內報警	偏差外報警	LBA報警

★ 變送輸出方式

選型代碼	0	1	2	3	4	5
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V

★ 通訊方式

選型代碼	0	2	4	8	9
通訊方式	無通訊	RS-232	RS-422	RS-485	特殊規格

★ 控制輸出方式

選型代碼	0	1	2	3	4	5	6	7	8	9
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V	SCR輸出	SSR輸出	特殊規格	SOT輸出

SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出

★ 型號舉例：

①SWP-LCD-NP805-21-09-HL-P-W-S

通訊方式為RS-232，輸出方式為繼電器輸出，輸入類型為Pt100.1，******報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電，豎表。

②SWP-LCD-NP805-81-08-LH-P-T

通訊方式為RS-485，輸出方式為繼電器輸出，輸入類型為Pt100，******報警為下限報警，第二報警為上限報警，DC24V饋電輸出，AC90～265V供電（開關電源），橫表。
