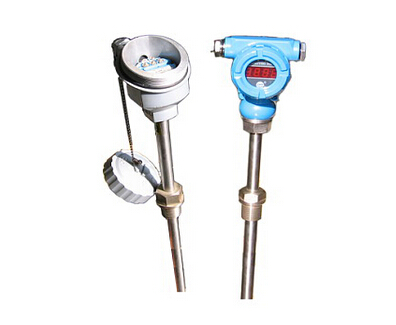

一體化溫度變送器

發布日期：2016-04-21 瀏覽次數：0

●概述

一體化溫度變送器是溫度傳感器與變送器的完美結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的精確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備產品。　　　　　

●特點
超小型（模塊φ44×18 ）一體化，通用性強
二線制 4~20mA DC 輸出。傳輸距離遠，抗干擾能力強。
冷端、溫漂、非線形自動補償。
測量精度高，長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
機械保護 IP65 。
采用熱電偶溫變，可免用補償導線，降低成本
液晶、數碼管、指針等多種指示功能方便現場適時監控。
現場環境溫度 >70 ℃ 時，變送器和現場顯示儀表可采用分離（隔離）式安裝
防爆等級： dIIBT4 、 dIIBT5 。
防護等級： IP54

●技術指標

類別	SK-SBW 模塊式溫變	SK-SBW 一體化溫變
準 確度	0.2%F.S 0.5%F.S
輸入	熱電偶： B 、 S 、 T 、 K 、 J 熱電阻： Pt100 、 Pt10 、 Cu100 、 Cu50
輸出	二線制 4-20mA DC
使用溫度	-25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ）
溫度影響	≤0.05%/ ℃
濕度	5-95%RH
現場顯示	無	3　1/2LED 3 1/2LCD 0-100% 等分刻度
顯示精度	無	數字式： 0.5 級 指針式： 2.0 級
負載能力	< 600 Ω （額定負載 250 Ω ）
外形尺寸	44×18	70 ×100（中繼器）

●選型方法

型號	類別	感溫元件材料	現場顯示	安裝固定方式	接線盒形式	保護管直徑	隔爆標志	內芯結構	保護管特征	說 明
SK-SBW	溫度變送器
R	熱電偶
Z	熱電阻
M	鎳鉻硅-鎳鉻{ N }
N	鎳鉻-鎳硅 { K }
E	鎳鉻-銅鎳 { E }
F	鐵-銅鎳{ J }
C	銅-銅鎳{ T }
P	鉑 {Pt100}
C	銅 {Cu50}
Y	現場液晶顯示
1	無固定裝置
2	固定螺紋
3	活動法蘭
4	固定法蘭
5	活絡管接頭式
6	固定螺紋錐形式
7	直形管接頭式
8	固定螺紋管接頭式
9	活動螺紋管接頭式
2	防噴式
3	防水式
4	防爆式
0	Ф16
1	Ф12
2	Ф16高鋁質管
3	Ф20高鋁質管
B	隔爆
無	普通元件
K	鎧裝元件
F	防腐型
N	耐磨型
SK-SBW	R	N	Y	2	4	0	B	K	F	典型型號選型

一體化溫度變送器系列產品有：數顯一體化溫度變送器、帶HART協議一體化溫度變送器、熱電偶一體化溫度變送器、熱電阻一體化溫度變送器、智能溫度變送器等。
