SWP-LCD-NLT系列

發布日期:2016-04-25 瀏覽次數:0


說明:
SWP-LCD-NLT(智能)天然氣流量顯示積算控制儀適用于在線測量天然氣的流量,將管道中的天然氣流量經補償、計算自動換算為工業標準狀態下的天然氣體積流量和積算量。
一、儀表特點
  1、同時顯示天然氣流量測量系統的多個參數(如:時間、差壓、壓力、溫度、流量、積算量等),還可根據用戶要求顯示FZ、FG等,更有利于對生產工藝參數的監控。
  2、可接3路被測信號,滿足溫度補償、壓力補償、溫壓全補償的積算要求。
  3、新增加的掉電記錄功能可記錄儀表工作期間掉電發生的實時時間、掉電次數及掉電時間累積值,防止人為或意外掉電造成累計值的偏差。

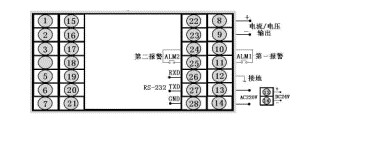

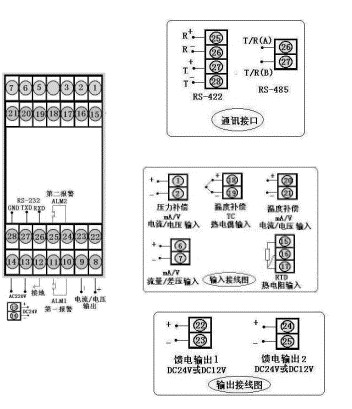

二、儀表外形及接線圖(以下為基本配線,特殊訂貨請參考隨機接線圖)
型號
SWP-LCD-NLT系列
接 線 圖

儀表

外形

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g

三、SWP-LCD-NLT系列天然氣流量積算控制儀型譜表
型 號
代   碼
說   明
SWP-LCD-N
 □ □□-□ □ - □ □ □ -□ □ □-□ -□ -□ 新一代大屏幕帶背光液晶顯示儀表
儀表功能
LT                         天然氣流量積算儀表
外形尺寸
8
                        160×80mm(橫式)80×160mm(豎式)
控制作用
02
                      帶補償輸入
通訊方式
                    參見"通訊方式"
輸出方式
                  參見"變送輸出方式"
流量信號類型
                參見"輸入類型"
壓力補償類型
              參見"輸入類型"
溫度補償類型
            參見"輸入類型"
******報警方式
N
H
L

無控制(或報警,可省略)
上限控制(或報警)
下限控制(或報警)
第二報警方式
N
H
L

無控制(或報警,可省略)
上限控制(或報警)
下限控制(或報警)
第三報警方式
N
H
L

無控制(或報警,可省略)
上限控制(或報警)
下限控制(或報警)
饋電輸出
N
P
2P

無饋電輸出(可省略)
單路DC24V饋電輸出
雙路DC 24V饋電輸出
供電方式
W
T


DC24V供電
AC90~265V供電(開關電源)
AC220V供電(線性電源,可省略)
外形特征
S

豎式顯示儀表
橫式顯示儀表(可省略)
★ 輸入類型
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
說 明
A
4 ~ 20 mA
-1999~99999 d
O
脈沖-集電極開路
0~5KHz
本表所列為******量程,用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
B
0 ~ 10 mA
-1999~99999 d
G
Pt100
-200~650℃
C
1 ~ 5 V
-1999~99999 d
E
熱電偶E型
0~1000 ℃
D
0 ~ 5 V
-1999~99999 d
K
熱電偶K型
0~1300 ℃
M
0 ~ 20 mA
-1999~99999 d
R
PT100.1
-1999~99999 d
F
脈 沖
0~5KHz
N
無補償輸入

★ 通訊方式
選型代碼
0
2
4
8
9
通訊方式
無通訊
RS-232
RS-422
RS-485
特殊規格
★ 變送輸出方式
選型代碼
0
1
2
3
4
5
輸出方式
無輸出
繼電器
4~20mA
0~10mA
1~5V
0~5V
SCR--可控硅過零觸發脈沖輸出,SSR--固態繼電器控制輸出,SOT--雙向可控硅輸出
★型號舉例:
①SWP-LCD-NLT802-21-BC-HL-P-W-S
帶補償輸入,通訊方式RS-232,輸出方式為繼電器輸出,輸入類型為******路0~10 mA,第二路1~5V,******報警為上限報警,第二報警為下限報警,單路DC24V饋電輸出,DC24V供電,豎表。
②SWP-LCD-NLT802-82-AC-LH-N-T
帶補償輸入,通訊方式RS-485,輸出方式為4~20mA,輸入類型為******路4~20mA,第二路1~5V, ******報警為下限報警,第二報警為上限報警,無饋電輸出,AC90~265V供電(開關電源),橫表。
