SWP-LCD-NH系列液位<=>容積控制儀可對各種形狀罐體進行液位<=>容積轉換測量控制。

一、主要特點

　　1、有極寬的顯示測量范圍，可顯示整五位的液位測量值及整六位的容積測量值（0--99999字）。

　　2、采用查表法進行運算，可對無規則罐體實現高精度的液位<=>容積轉換控制。

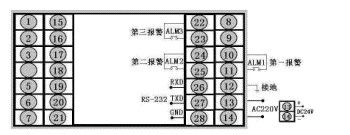

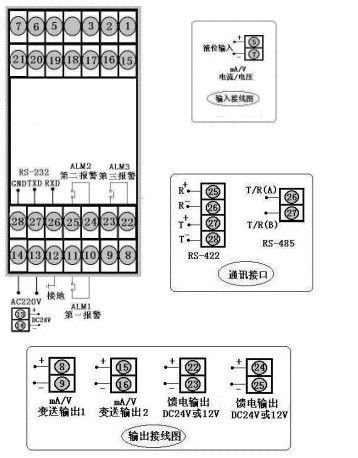

二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考隨機接線圖）

型號

SWP-LCD-NH80系列

接線圖

儀表

外形

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重量:400g

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重量:400g

三、 SWP-LCD系列液位<=>容積控制儀型譜表

型號

代碼

說明

SWP -LCD-N

□□□ □□- □ □-□□- □ □ □ □ -□-□

新一代大屏幕帶背光顯示儀表

儀表功能

液位容積控制儀

帶記錄（液位<=>容積控制儀）

外形尺寸

160×80mm（橫式）80×160mm（豎式）

控制作用

無控制（或報警）輸出

帶控制（或報警）輸出

通訊方式

□

參見"通訊方式"

變送輸出

□

參見"輸出方式"

輸入類型

□□

參見"輸入類型"

******報警方式

□

參見"報警方式"

第二報警方式

□

參見"報警方式"

第三報警方式

□

參見"報警方式"

饋電輸出

無饋電輸出（可省略）

DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

外形特征

豎式顯示儀表

橫式顯示儀表（可省略）

★ 輸入類型(出廠默認值）

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	說明
A	4～20 mA	-9999～99999d	D	0～5 V	-9999～99999d	本表所列為******量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
B	0～10 mA	-9999～99999d	R	用戶特定	全量程
C	1～5 V	-9999～99999d

★ 報警方式

選型代碼	N	H	L
報警方式	無位式控制或報警（可省略）	位式上限控制或上限報警	位式下限控制或下限報警

★ 通訊方式

選型代碼	0	2	4	8	9
通訊方式	無通訊	RS-232	RS-422	RS-485	特殊規格

★ 輸出方式

選型代碼	0	2	3	4	5
輸出方式	無輸出	4～20mA	0～10mA	1～5V	0～5V

★ 型號舉例：

①SWP-LCD-NH801-02-A-N

LCD系列，無控制（或報警）輸出液位<=>容積控制儀，輸入類型為4～20mA，無通訊，4～20mA控制輸出，無報警輸出，橫表。

②SWP-LCD-NH803-81-A-HLP

LCD系列，帶控制（或報警）輸出液位<=>容積控制儀，輸入類型為4～20mA，繼電器控制輸出，帶RS-485通訊，帶上下限繼電器報警輸出，帶DC24V饋電輸出，橫表。

二、特殊技術參數

控制輸出方式	PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出
設定/顯示精度	+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差
比例范圍	0.0%-100.0%（單位：0.1%）
積分（復位）時間	0-9,999s（單位：1s）
微分（比率）時間	0-9,999s（單位：1s）
控制周期	1-250s（單位：1s）
采樣周期	0.5s

三、儀表外形及接線圖(以下為基本配線，特殊訂貨請參考隨機接線圖)

型號

SWP-LCD-NP系列（橫式）

接線圖

儀表外形

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重量:400g

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重量:400g

四、SWP-LCD-NP系列32段PID可編程序控制儀型譜表

型號

代碼

說明

SWP -LCD-N

□ □□□-□ □ □-□□- □ □-□-□-□

新一代大屏幕帶背光液晶顯示儀表

儀表功能

32段PID可編程序控制儀

外形尺寸

160×80mm（橫），80×160mm（豎）

控制作用

PID調節功能

通訊方式

□

參見"通訊方式"

控制輸出

□

參見"控制輸出方式"

變送輸出

□

參見"變送輸出方式"

輸入類型

□□

參見"輸入類型"

******報警方式

□

參見"報警輸出方式"

第二報警方式

□

參見"報警輸出方式"

饋電輸出

DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

外形特征

豎式顯示儀表

橫式顯示儀表

★ 輸入類型

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊規格	用戶特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA開方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA開方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V開方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V開方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	全可切換輸入	詳見下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d	24	頻率輸入	0～10KHz

★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：

代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型
01	B	05	T	09	Pt100.1	14	1～5 V	21	1～5 V開方
02	S	06	J	10	Cu50	15	0～5 V	22	0～5 V開方
03	K	07	WRe	12	4～20 mA	19	4～20 mA開方
04	E	08	Pt100	13	0～10 mA	20	0～10mA開方

★ 報警輸出方式

選型代碼	N	H	L	G	A	D
輸出方式	無報警（可省略）	上限報警	下限報警	偏差內報警	偏差外報警	LBA報警

★ 變送輸出方式

選型代碼	0	1	2	3	4	5
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V

★ 通訊方式

選型代碼	0	2	4	8	9
通訊方式	無通訊	RS-232	RS-422	RS-485	特殊規格

★ 控制輸出方式

選型代碼	0	1	2	3	4	5	6	7	8	9
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V	SCR輸出	SSR輸出	特殊規格	SOT輸出

SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出

★ 型號舉例：

①SWP-LCD-NP805-21-09-HL-P-W-S

通訊方式為RS-232，輸出方式為繼電器輸出，輸入類型為Pt100.1，******報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電，豎表。

②SWP-LCD-NP805-81-08-LH-P-T

通訊方式為RS-485，輸出方式為繼電器輸出，輸入類型為Pt100，******報警為下限報警，第二報警為上限報警，DC24V饋電輸出，AC90～265V供電（開關電源），橫表。
